ЯАВР3-10-1-31 УХЛ4

Описание:

ЯАВР3-10-1-31 УХЛ4 - ящик автоматического ввода резерва на номинальный ток 10А и напряжение сети ~ 220/380В, предназначенный для автоматического переключения с основного источника питания на резервный при пропадании или выходе за пределы параметров напряжения, обрыве фазы, нессиметрии напряжений, изменении порядка чередования фаз. Ящик АВР имеет схему 2-1, то есть два входа и один выход.

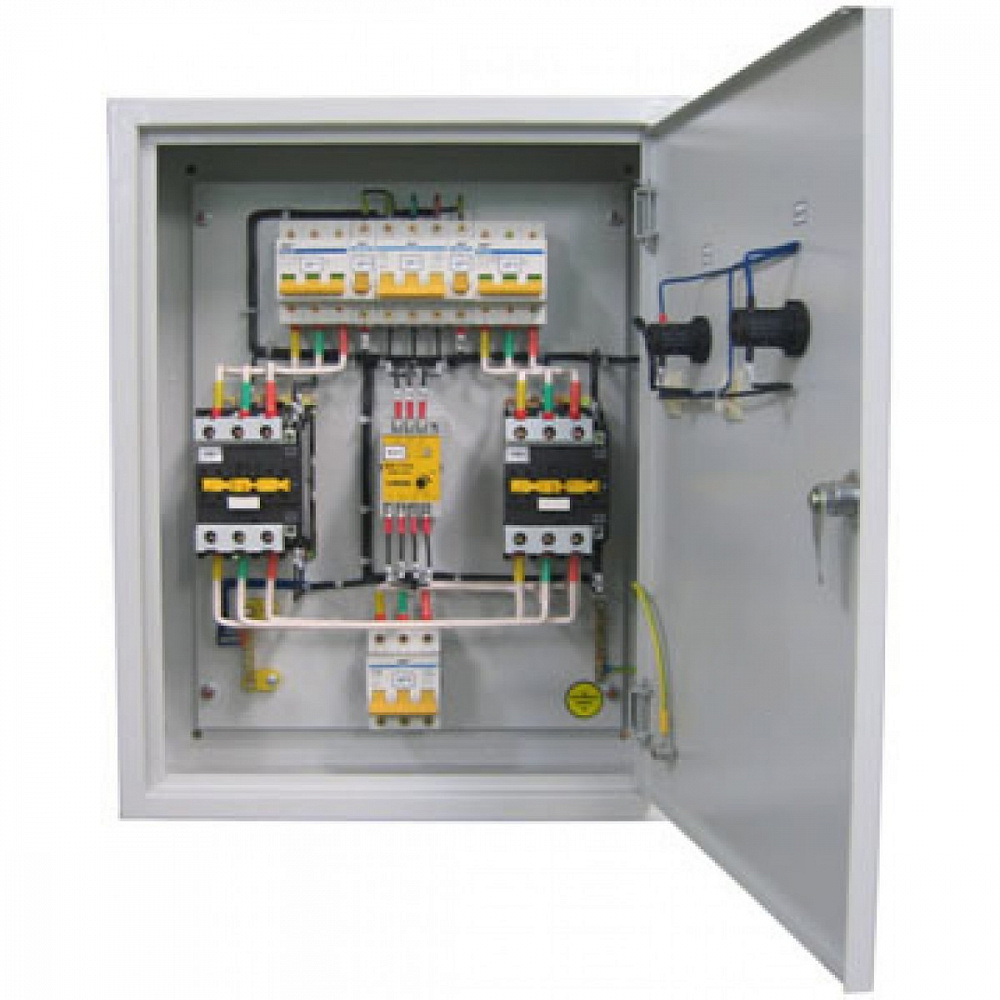

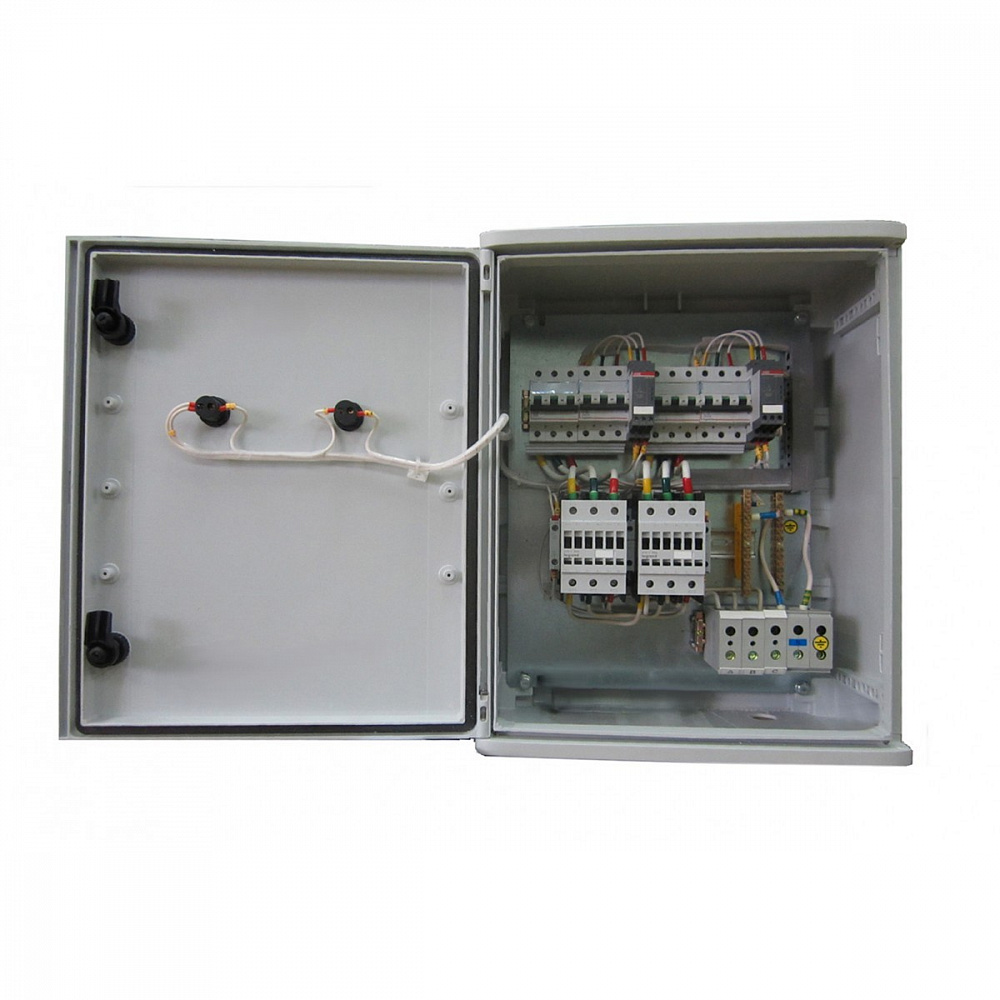

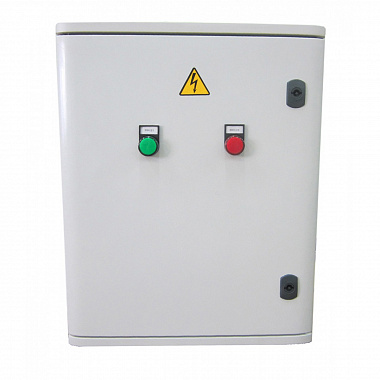

ЯАВР состоит из сварного металлического щита с монтажной панелью, окрашенного порошковой краской, пускорегулирующей, защитной и светосигнальной аппаратуры, устанавливаемой внутри щитка и на двери, запирающейся на ключ. Светосигнальная арматура на дверце сигнализирует о работе одного из вводов. Горение зеленой лампы означает работу основного ввода, красной лампы – резервного источника питания. Степень защиты корпуса от попадания посторонних предметов, пыли и воды - IP31.   В типовых ящиках АВР контроль параметров сетевого напряжения осуществляется реле контроля фаз только по основному вводу, который является приоритетным. Для безопасного использования и исключения возможности подачи встречного напряжения, схема АВР имеет в обязательном порядке электрическую и механическую блокировки.

Под заказ возможно изготовление АВР по техническому заданию или схеме заказчика, для этого при подаче заявки уточните необходимую Вам схему. По желанию заказчика ЯАВР может иметь ручной режим работы, различный приоритет вводов или работать без приоритета. Под приоритетом понимается автоматическое переключение электроприемников с резервного на основной источник при восстановлении питания. Если Вам необходим автоматический ввод резерва для подключения вторым источником питания дизель-, бензо-генератор, просмотрите раздел ШАВР шкаф автоматического ввода резерва.   Настройка параметров работы АВР позволяет изменять пределы переключения вводов по низкому и высокому напряжению, а так же время задержки срабатывания.
